片スネークSPスライダー

鋼管の管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料

  • 防災・減災
  • 地震・地盤沈下・液状化対策製品
  • 片スネークSPスライダー

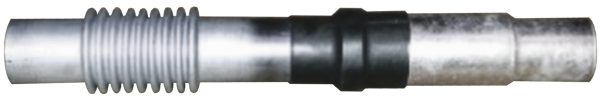

    片スネークSPスライダー

各種規格等

・国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
・想定沈下量0.6M以下(PM)、1.0M以下(PL)に使用する製品です。

特徴

  • 鋼管の管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料です。
  • SPスネーク管(曲げ管)を伸縮管の片側のみに取付けたタイプで、沈下時の曲がり角度は最大45°です。
    主にSPスネーク管と合わせて「両スネークSPスライダー(分離型)」として使用します。
  • 伸縮部の移動量は最大200mmです。
    標準位置は、伸縮量を-70mm~+130mmでセットします。
    ご指示により、セット長さを出荷時に変えることもできます。
    ※現場で伸縮部のセット位置の調整はできません。
  • 端部は、接続方法に応じて継手付きにすることができます。

製品に関する動画

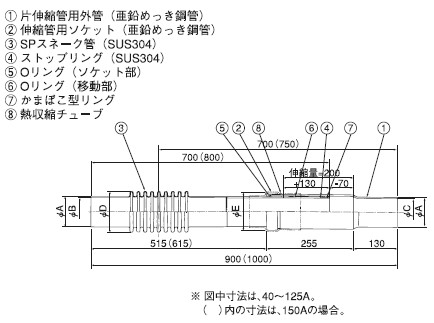

サイズ一覧

単位:mm
サイズ φA φB φC φD φE
40A 48.6 46.2 41.6 65 70
50A 60.5 57.5 52.6 85 80
80A 89.1 85.1 80.7 118 110
100A 114.3 110.3 105.3 145 150
125A 139.8 135.8 130.8 190 190
150A 165.2 159.2 155.2 225 230
