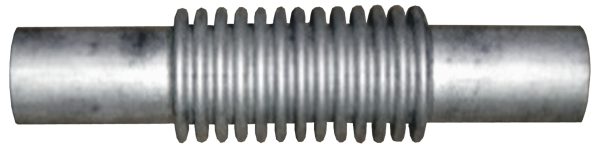

SPスネーク管
鋼管の管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料
- 防災・減災
- 地震・地盤沈下・液状化対策製品
各種規格等
・国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
・想定沈下量0.2M以下(PS)、0.6M以下(PM)、1.0M以下(PL)に使用する製品です。
特徴
- 鋼管の管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料です。
- 直管を膨らませて蛇腹加工することで曲がり易く、可とう時の扁平が少ないです。
また、最大可とう角度45°で曲げRが滑らかです。 - 沈下が予想される所には単独で使用し、沈下が激しい所には片スネークSPスライダー(または片スネークスライダー)と合わせてご使用ください。
- 本製品は、施工後の地盤や橋梁部の変位を吸収する物で、施工時の軸合わせ等の目的で使用する物ではありません。
- 端部は、接続方法に応じて継手付きにすることができます。
製品に関する動画

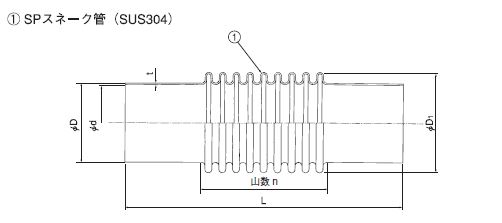

サイズ一覧
サイズ | L(mm) | L1(mm) | L2(mm) | φD(mm) | φd(mm) | φD1(mm) | t(mm) | 山数n |
40A×400L | 400 | 96 | 208 | 48.6 | 46.2 | 65 | 1.2 | 18 |
50A×400L | 400 | 110 | 180 | 60.5 | 57.5 | 85 | 1.5 | 13 |
80A×400L | 400 | 110 | 180 | 89.1 | 85.1 | 118 | 2.0 | 9 |
100A×400L | 400 | 110 | 180 | 114.3 | 110.3 | 145 | 2.0 | 9 |
125A×400L | 400 | 110 | 180 | 139.8 | 135.8 | 185 | 2.0 | 6 |
150A×500L | 500 | 121 | 258 | 165.2 | 159.2 | 225 | 3.0 | 6 |
