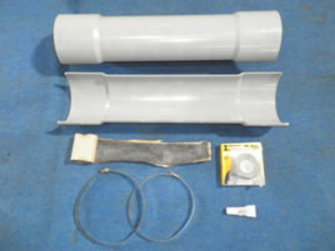

樹脂製管路補修材CRK
露出ケーブルの補修・防護など
- 管路材・継手
- 保守・メンテナンス
特徴
- 半割管構造のため、ケーブル通線状態でも管路の補修ができます｡
- ケーブルの引き直し作業不要による作業時間の短縮ができます。
- 本体と差込口が一体成型で、接合部は凹凸構造のため取付が簡単です｡
- 破損部の管路を切断して補修する場合と、切断しないで補修する場合の両方に対応できます。
※破損部の管路を切断しないで補修する場合は、本体両端の差込口を切断して使用してください。 - FEP管補修の場合は、弊社取り扱い品「ストパック2100アクアストップ」(止水材)との併用を推奨します｡
※ストパックはオプション品です。 - 材質：PVC（ボリ塩化ビニル）
サイズ一覧
| 品番 (付属品付)※ |
品番 (本体のみ) |
呼称 | φd1(mm) | φd2(mm) | 厚みt(mm) | φD1(mm) | φD2(mm) | 全長L(mm) |
| VH001 | VH011 | CRK 1.25 | 33.8 | 50.6 | 6.9 | 42.1 | 56.1 | 610 |
| VH002 | VH012 | CRK 1.5 | 40.4 | 48.3 | 4.0 | 48.2 | 56.1 | |
| VH003 | VH013 | CRK 2.0 | 52.0 | 60.4 | 4.2 | 60.3 | 68.7 | |
| VH004 | VH014 | CRK 2.5 | 62.1 | 73.1 | 5.5 | 73.0 | 84.0 | |
| VH005 | VH015 | CRK 3.0 | 77.2 | 88.9 | 5.9 | 88.9 | 100.6 | |
| VH006 | VH016 | CRK 4.0 | 101.5 | 114.3 | 6.4 | 114.3 | 127.1 | |
| VH007 | VH017 | CRK 5.0 | 127.4 | 141.4 | 7.0 | 141.3 | 155.2 | |
| VH008 | VH018 | CRK 6.0 | 153.1 | 168.3 | 7.6 | 168.2 | 183.4 |
※不織布・ステンレスバンド・接着剤・自己粘着テープがセットになっています。
付属品
| 品番 | 呼称 |
| VH021 | CRK用不織布 70×5×L |
| VH030 | CRK用ステンレスバンド φ44－56 |
| VH031 | CRK用ステンレスバンド φ50－65 |
| VH032 | CRK用ステンレスバンド φ58－75 |
| VH033 | CRK用ステンレスバンド φ68－85 |
| VH034 | CRK用ステンレスバンド φ87－112 |
| VH035 | CRK用ステンレスバンド φ104－138 |
| VH036 | CRK用ステンレスバンド φ130－165 |
| VH037 | CRK用ステンレスバンド φ175－205 |
| VH026 | CRK用接着剤 10ml |
| VH027 | CRK用エフコテープ |
適用表
①破損部の管路を切断して補修する場合
| 呼称 | VP管 | VE管 | FEP管 |
| CRK 1.25 | VP25・VP30 | VE28・VE36 | 30 |
| CRK 1.5 | VP40 | VE42 | － |
| CRK 2.0 | VP50 | VE54 | 40 |
| CRK 2.5 | － | － | 50 |
| CRK 3.0 | VP65・VP75 | VE70・VE82 | 65 |
| CRK 4.0 | VP100 | － | 80 |
| CRK 5.0 | VP125 | － | 100 |
| CRK 6.0 | VP150 | － | 125 |
②破損部の管路を切断せず覆い被せて補修する場合
| 呼称 | VP管 | VE管 | FEP管 |
| CRK 1.25 | VP25 | VE28 | － |
| CRK 1.5 | VP30 | － | 30 |
| CRK 2.0 | VP40 | VE36・VE42 | － |
| CRK 2.5 | VP50 | VE54 | 40 |
| CRK 3.0 | VP65 | VE70 | 50 |
| CRK 4.0 | VP75 | VE82 | 65 |
| CRK 5.0 | VP100 | － | 80 |
| CRK 6.0 | VP125 | － | 100 |
