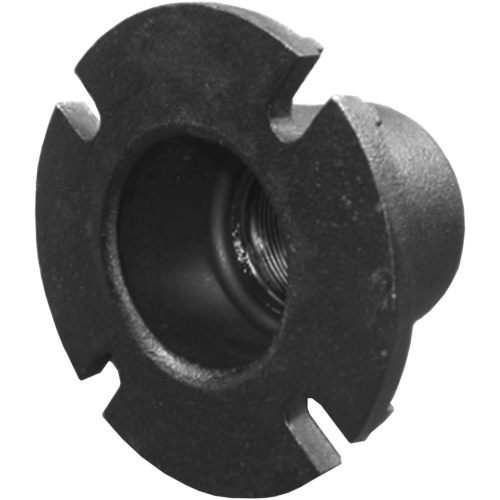

防水フランジ
- 管路材・継手
- 防水・止水材料
特徴
- 防水鋳鉄管と鋼管用(電線管用)の種類があります。
- 接地端子付もご用意できます。
- 防水装置と併せてご使用ください。

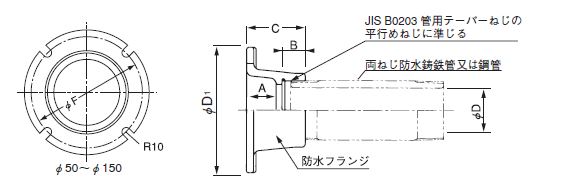

サイズ一覧
防水鋳鉄管用
| 品番 | 呼称 | φD(mm) | φD1(mm) | A(mm) | B(mm) | C(mm) | φF(mm) |
| D1830 | 防水フランジ（防水管用） 75 | 75 | 209 | 50 | 40 | 105 | 175 |
| D1831 | 防水フランジ（防水管用） 100 | 100 | 234 | 50 | 40 | 105 | 200 |
| D1832 | 防水フランジ（防水管用） 130 | 130 | 264 | 50 | 40 | 105 | 230 |
| D1833 | 防水フランジ（防水管用） 150 | 150 | 284 | 50 | 50 | 115 | 250 |
鋼管用
| 品番 | 呼称 | 【鋼管】 サイズ |
【鋼管】 φD(mm) |
φD1(mm) | A(mm) | B(mm) | C(mm) | φF(mm) |
| D1848 | 防水フランジ 50 | 50A | 52.9 | 150 | 50 | 35 | 90 | 120 |
| D1840 | 防水フランジ 80 | 80A | 80.7 | 209 | 50 | 40 | 105 | 175 |
| D1841 | 防水フランジ 100 | 100A | 105.3 | 234 | 50 | 40 | 105 | 200 |
| D1842 | 防水フランジ 125 | 125A | 130.8 | 264 | 50 | 40 | 105 | 230 |
| D1843 | 防水フランジ 150 | 150A | 155.2 | 284 | 50 | 50 | 115 | 250 |
電線管用
| 品番 | 呼称 | 【厚鋼電線管】 サイズ |
【厚鋼電線管】 φD(mm) |
φD1(mm) | A(mm) | B(mm) | C(mm) | φF(mm) |
| D1848 | 防水フランジ 50 | G54 | 54.0 | 150 | 50 | 35 | 90 | 120 |
| D1840 | 防水フランジ 80 | G82 | 82.3 | 209 | 50 | 40 | 105 | 175 |
| D1849 | 防水フランジ G104 | G104 | 106.4 | 234 | 50 | 40 | 105 | 200 |
