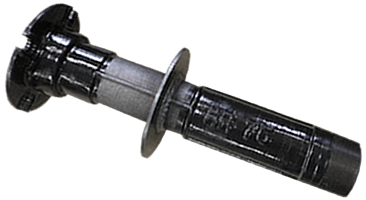

軽量防水鋳鉄管

建屋ケーブル引込み管を軽量化 従来品比33%ダウン(最大) 1200長尺タイプ対応可能

  • 管路材・継手
  • 防水・止水材料

特徴

現場での作業性を考慮し、防水管の軽量化(リブ構造)を図った製品です。
※材質を球状黒鉛鋳鉄(FCD)を使用したことにより、従来品と同強度を実現しています。
従来品と違い、管の外側に社章等による鋳出の凸部を無くした為、型枠への加工は円で対応できます(図-1参照)
長さは、600、900、1200をご用意しています。
※サイズにより定尺長さが異なりますので下のサイズ表をご覧下さい。
※定尺長さでのご使用となりますので、その他長さ(短尺等)をご希望の場合は防水鋳鉄管アジャスト型をご使用ください。

水切りつば、接地端子は従来品通り取付可能です。
管路口防水装置、仮防水蓋、異物継手等におきましては従来品をご使用いただけます。

サイズ一覧

品番 サイズ 寸法(mm) 質量(kg) (参考)従来品
呼び径 × 長さ(定尺)
φD×L※
φD1 φD2 φD3 A E φF d 質量(kg) 軽量化(従来比)
DA001  75× 600 209 99 91 50 50 175  98.43 12 17 ▲29%
DA002  75× 900 209 99 91 50 50 175  98.43 17 25 ▲32%
DA012 100× 900 234 124 116 50 50 200 123.45 22 31 ▲29%
DA013 100×1200 234 124 116 50 50 200 123.45 29 40 ▲30%
DA032 150× 900 284 174 166 50 60 250 173.28 32 46 ▲33%
DA033 150×1200 284 174 166 50 60 250 173.28 42 60 ▲30%
※ 全長”L”は、上の表の長さ(定尺)のみのため、短尺や両ねじ等の場合は、従来品での対応になります。
