防水鋳鉄管
ケーブル地中引込部をしっかりサポート
- 管路材・継手
- 防水・止水材料
各種規格等
国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
サイズ一覧

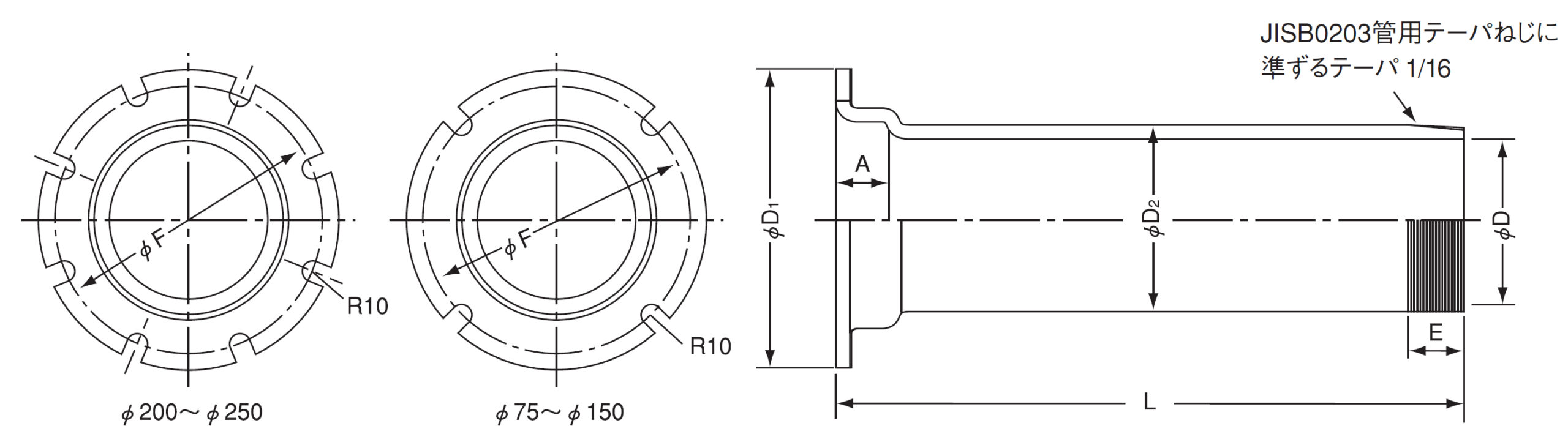

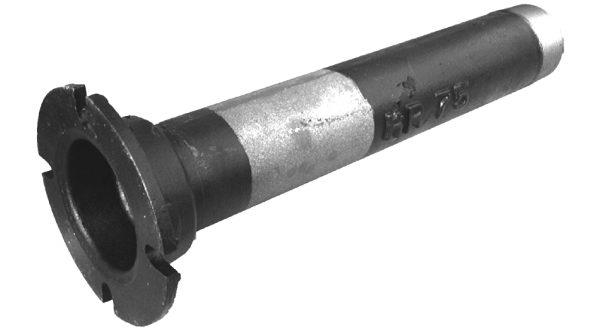

防水鋳鉄管片R
- 防水装置と併せてご使用ください。
| 品番 | 呼称 | φD(mm) | φD1(mm) | φD2(mm) | A(mm) | E(mm) | φF(mm) | L(mm) |
| D1600・D1671 | 防水管片R 75 | 75 | 209 | 99 | 50 | 50 | 175 | 600・900 |
| D1601・D1681 | 防水管片R 100 | 100 | 234 | 124 | 50 | 50 | 200 | 600・900 |
| D1602・D1691 | 防水管片R 130 | 130 | 264 | 154 | 50 | 50 | 230 | 600・900 |
| D1603・D1701 | 防水管片R 150 | 150 | 284 | 174 | 50 | 60 | 250 | 600・900 |
| D1604 | 防水管片R 200 | 200 | 334 | 224 | 70 | 60 | 300 | 600 |
| D1605 | 防水管片R 250 | 250 | 384 | 274 | 70 | 60 | 350 | 600 |
※水切りつば付、接地端子付の対応も可能です。
※防水鋳鉄管外径(φD2)の外側に片側4mmの鋳出し(サイズ･社章･製造年月)が両側にあります。最大で外径(φD2)＋8mmになります。
防水鋳鉄管片R 50
- 防水装置と併せてご使用ください。
| 品番 | 呼称 |
| D1608 | 防水管片R 50×600 |
| D1609 | 防水管片R 50×900 |
※水切りつば付、接地端子付の対応も可能です。
