短管付きEP管

樹脂管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料

  • 防災・減災
  • 地震・地盤沈下・液状化対策製品
  • 短管付きEP管

    短管付きEP管

各種規格等

・国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
・想定沈下量0.6M以下(FM)に使用する製品です。

特徴

  • EP管の両端に短管を取付け、沈下対策製品として接続しやすくしました。
    対応沈下量は600mmです。
  • 樹脂管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料です。
  • 沈下に必要な伸び108mmは、EP管の伸びで吸収します。
  • 端部は、接続方法に応じて継手することができます。
    ※標準は片側「平行ねじ」、片側「溝付」です。

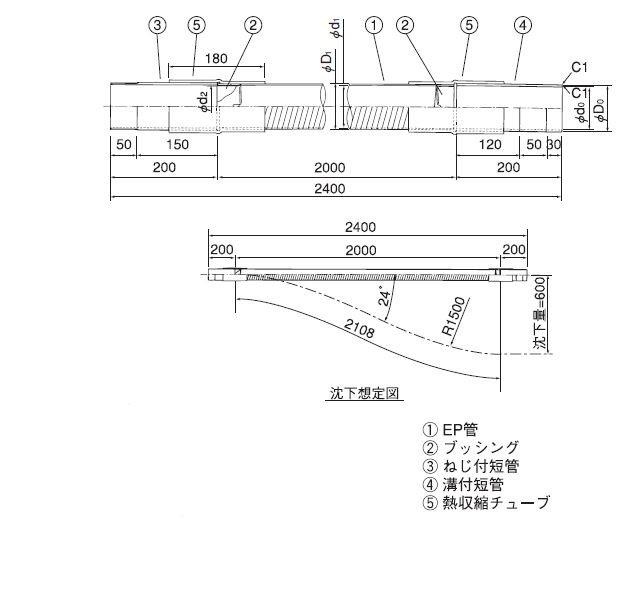

サイズ一覧

単位:mm
サイズ φD₀ φd₀ φD1 φd₁ φd₂ G
50 60.5 52.9 56.5 51.5 50 G2
80 89.1 81.1 85.0 80.0 78 G3
100 114.3 106.3 106.5 100.5 98 G4
