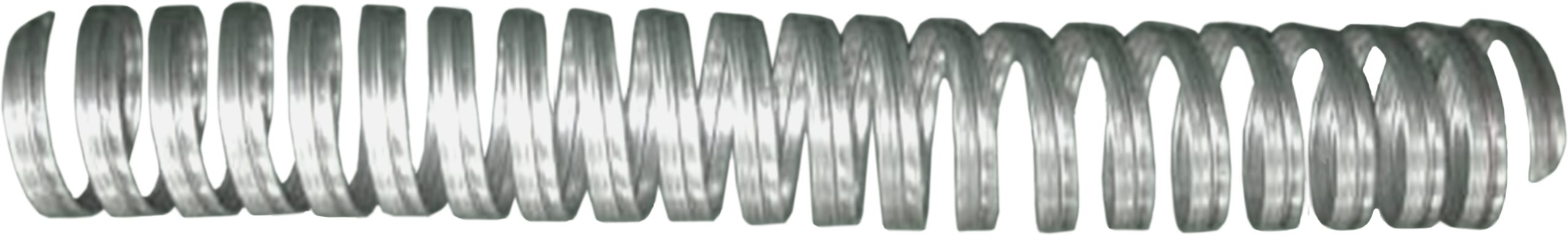

EPスリーブ防護管
-
EPスリーブ防護管
-
特徴

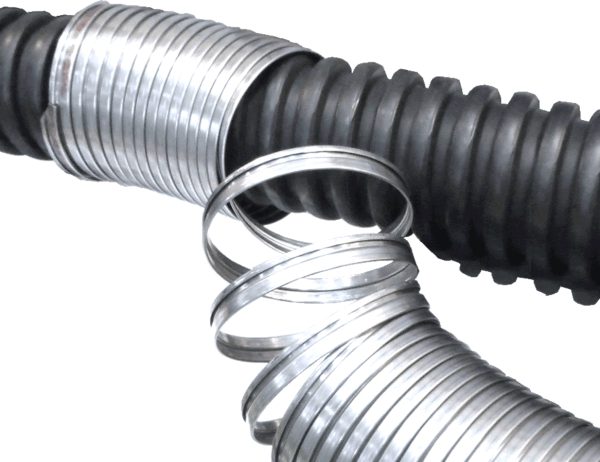

- 露出ケーブルの防護用管路材です。
- 既設ケーブルに巻きつけて装着します。
- 立ち上がりケーブルの規定防護不足の継ぎ足し材としても使用できます。

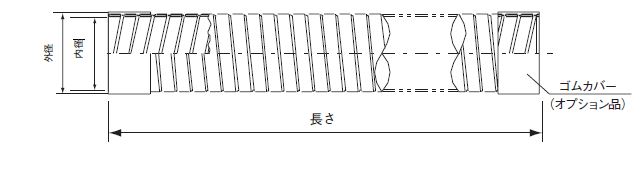

サイズ一覧
| 品番 | 呼称 | 内径(mm) | 外径(mm) | 長さ(mm) | 曲げ半径(参考値) | 質量(kg/m) |
| X3011 | EPスリーブ防護管 39/45 | 39 | 45 | 1000以下 ※1 |
250 | 1.2 |
| – | EPスリーブ防護管 55/60 | 55 | 60 | 300 | 1.8 | |
| X3012 | EPスリーブ防護管 70/76 | 70 | 76 | 350 | 2.5 | |
| X3013 | EPスリーブ防護管 90/96 | 90 | 96 | 450 | 4.2 | |
| X3015 | EPスリーブ防護管 101/107 | 101 | 107 | 500 | 5.2 | |
| X3014 | EPスリーブ防護管 112/118 | 112 | 118 | 700 | 6.0 | |
| – | EPスリーブ防護管 140/149 | 140 | 149 | 800 | 8.1 | |
| – | EPスリーブ防護管 161/170 | 161 | 170 | 900 | 10.5 |
※1：長さが1000mm以上の場合は接続します。
※表に無いサイズにつきましてはご相談ください。
樹脂製管路材の耐震補強用
特徴
- ハンドホール等の管路口において、耐震機能が考慮されていない場所への耐震補強として使用できます。
- 既設ケーブルに巻きつけ、管路内に押し込み装着します。
- 後付のため開削せずに施工できます。
サイズ一覧
| 品番 | 呼称 | 内径(mm) | 外径(mm) | 長さ(mm) | 許容曲げ半径(mm) | 質量(kg/m) |
| X3001 | EPスリーブ防護管 39/45耐震用 | 39 | 45 | 1000以下 | 250 | 2.1 |
| X3002 | EPスリーブ防護管 70/76耐震用 | 70 | 76 | 350 | 4.1 | |
| X3003 | EPスリーブ防護管 90/96耐震用 | 90 | 96 | 450 | 6.5 | |
| X3004 | EPスリーブ防護管 112/118耐震用 | 112 | 118 | 700 | 9.1 |
※管路の内径は小さくなります。
※表に無いサイズにつきましてはご相談ください。
