緩衝防護管

樹脂管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料

  • 防災・減災
  • 地震・地盤沈下・液状化対策製品
  • 緩衝防護管

    緩衝防護管

各種規格等

・国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
・想定沈下量0.2M以下(Fs)に使用する製品です。

特徴

  • 樹脂管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料です。
  • FEPの管路出口部の補強用に使用します。
    ※一部適用しないサイズがあるため、FEP外径をご確認の上、ご使用ください。

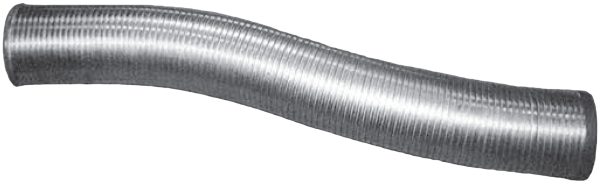

  • ステンレス製の可とう管のため、曲がりに追従しながらFEPを防護します。

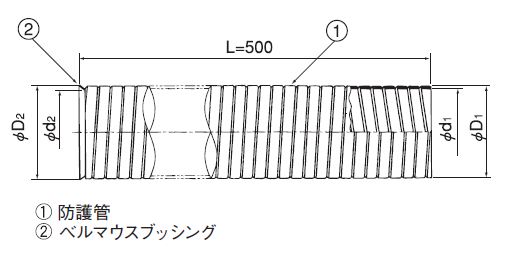

サイズ一覧

単位:mm
サイズ 防護管 ベルマウス 沈下量
φd1 φD1 d2 D2
FEPD 30 51.5 56.2 49 57 200
FEPD 40 60.0 64.7 57 66
FEPD 50 70.0 74.7 68 76
FEPD 65 89.0 95.0 86 96
FEPD 80 110.0 116.0 106 118
FEPD 100 135.5 141.5 133 144
FEPD 125 170.5 177.5 167 187
FEPD 150 200.5 207.5 196 220
