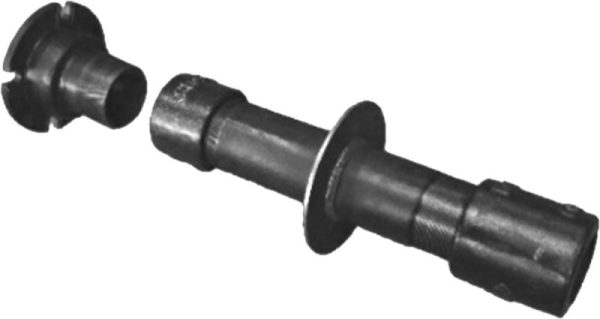

防水鋳鉄管(アジャスト型)

建物の配管貫通部に使用する防水鋳鉄管で、型枠内に埋め込み可能!

  • 電力
  • 地中線
  • 管路材・継手
  • 防水・止水材料

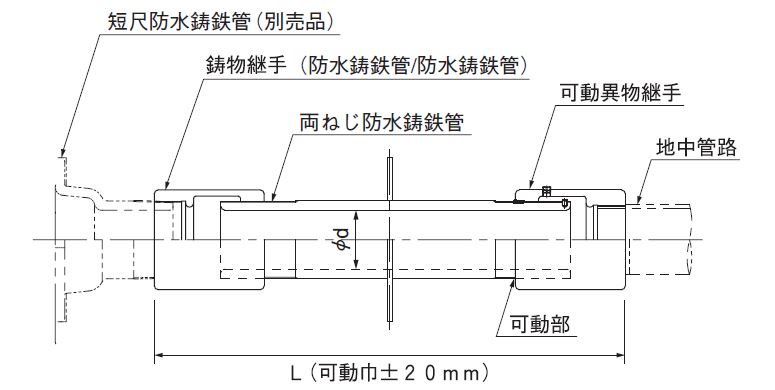

  • つばの位置はセンター付近となります(長さにより異なります)。

    つばの位置はセンター付近となります(長さにより異なります)。

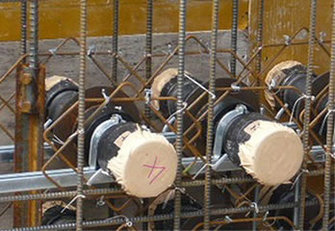

  • 施工写真

    施工写真

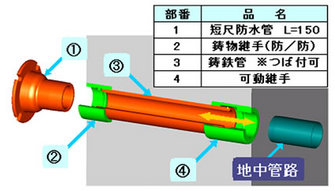

  • 部品構成

    部品構成

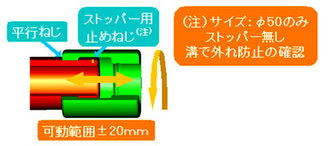

  • 可動継手部詳細

    可動継手部詳細

特徴

  • 建物の地下外壁にケーブルを引き込む際の貫通部に使用する鋳鉄製の保護管で、電気設備を浸水被害から守ることを目的とした製品です。防水鋳鉄管と防水装置を組み合わせて使用することで防水性能を発揮します。
  • 型枠内に埋め込みでき、枠を傷つけず、長さ調整も可能な防水鋳鉄管です。
  • 可動部に平行ねじを使用し、施工現場で壁の長さに合わせて全長を調整できます。
  • 可動巾は±20mmです。
    ※長さ調整後、可動部のねじを2液エポキシ樹脂性接着剤で固定してください。

サイズ一覧

単位:mm
呼称 壁厚 地中管路適用サイズ
防水鋳鉄管(アジャスト型) φ50 320~900 鋼管50A、厚鋼電線管54
防水鋳鉄管(アジャスト型) φ75 320~1020 鋼管80A、厚鋼電線管82
防水鋳鉄管(アジャスト型) φ100 320~1020 鋼管100A、厚鋼電線管104
※壁厚をご指示ください。
※つばなしやセンター以外のつばつきも製作可能です。別途ご相談ください。
※アジャスト型対応サイズは100までです。それ以上のサイズはご要望に応じて検討いたしますので、別途ご相談ください。

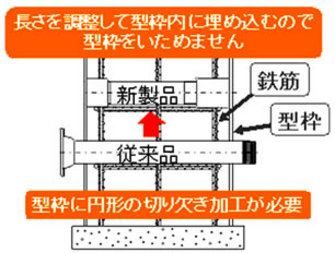

従来品比較
