防水型ハンドホールシステム DDH-Sタイプ

新設ハンドホールを防水化して設備の浸水対策!

  • 防災・減災
  • 防水・止水材料
  • 保守・メンテナンス
  • ハンドホール
  • 鉄蓋
  • 防水型ハンドホールシステム DDH-Sタイプ

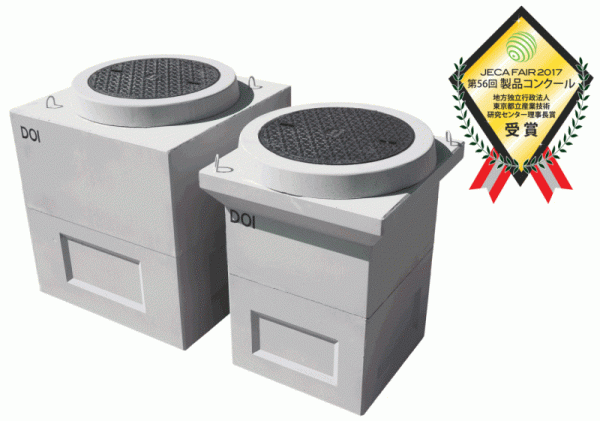

    防水型ハンドホールシステム DDH-Sタイプ

特徴

  • JECA FAIR 2017 第56回製品コンクール「地方独立行政法人東京都立産業技術研究センター理事長賞」受賞
  • 従来のハンドホールの課題であった「ハンドホール内のケーブル水没による漏電事故」「ハンドホール内の排水作業」等に対応するため、ハンドホールの漏水が想定される全ての箇所を防水型にしました。
  • 既設のハンドホールへの部分的施工をご希望される場合は、部位単位で対応可能です。
  • 従来のハンドホール内部漏水による対策コスト、施工時間を削減できます。

製品に関する動画

サイズ一覧

呼称 横×縦(mm) 高さ(mm)
DDH600 600×600 600
900
1000
1100
1200
1300
DDH750 750×750 900
1300
DDH800 800×800 900
1200
1500
DDH900 900×900 600
900
1100
1200
1300
1500
DDH1000 1000×1000 900
1200
1300
1500
1800
2000
DDH1200 1200×1200 900
1100
1200
1300
1500
1800
2000
DDH1500 1500×1500 900
1100
1500
1800
2000
DDH1800 1800×1800 1500
1800
2000
DDH2000 2000×2000 1500
1800
2000
2300

※その他のサイズについても取揃えております。ご相談ください。
※設計荷重についてはお問合せください。
※他社製ハンドホールへ適用される場合は、ご相談ください。

ハンドホールのたまり水を諦めていた方へ

こんな光景、見たことありませんか?
👤「管路や継手からの漏水で、ハンドホール内のケーブルが水没…」
👤「ハンドホールから水が伝って、接続先の建物の設備が浸水…」

これからのハンドホールは、防水仕様で水を入れない!
当社が開発した「防水型ハンドホールシステム DDH-Sタイプ」で、今後の設備メンテナンスがラクになる!

ハンドホールを防水化するメリット

①ハンドホール部で水を止めることにより、接続先の建物等の設備への浸水を防ぐ。
 →国土交通省等の現場での納入実績があります。
②ハンドホール内作業の際の排水作業(数時間~数日)が不要となる。
 →すぐに作業が開始でき、排水用ポンプの用意も不要に!
③湿潤(浸水)環境におけるケーブルの劣化を防止する。

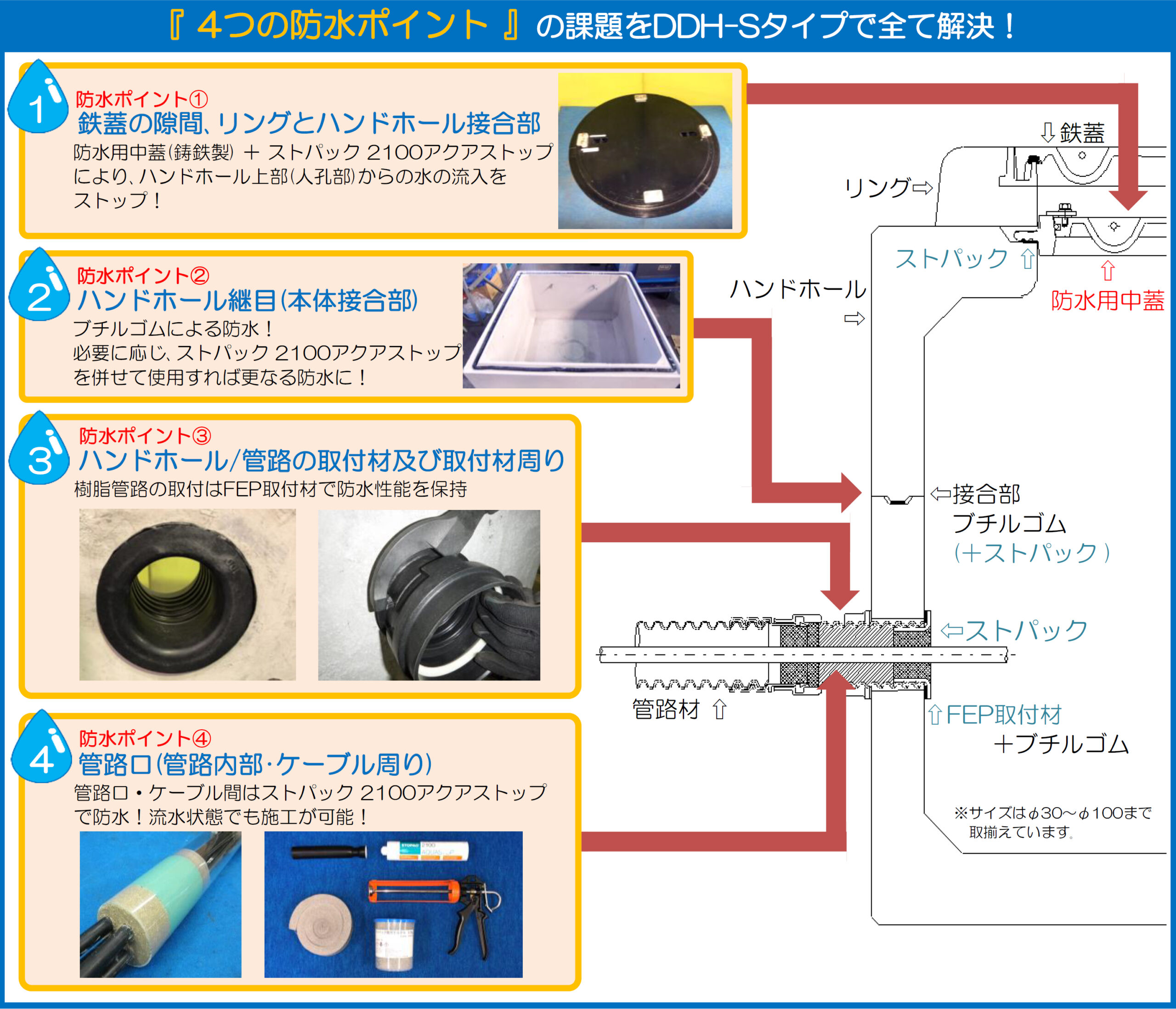

『4つの防水ポイント』の課題をDDH-Sタイプで全て解決!

防水ポイント①:鉄蓋の隙間、リングとハンドホール接合部
防水用中蓋(鋳鉄製)+ストパック 2100アクアストップにより、ハンドホール上部(人孔部)からの水の流入をストップ!

防水ポイント②:ハンドホール継目(本体接合部)
ブチルゴムによる防水!必要に応じ、ストパック 2100アクアストップを併せて使用すれば更なる防水に!

防水ポイント③:ハンドホール/管路の取付材及び取付材周り
樹脂管路の取付はFEP取付材で防水性能を保持

防水ポイント④:管路口(管路内部・ケーブル周り)
管路口・ケーブル間はストパック 2100アクアストップで防水!流水状態でも施工が可能!
