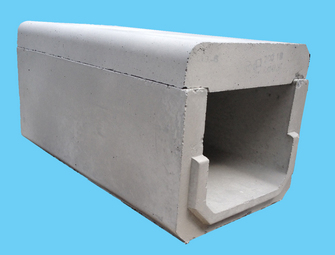

コンクリートケーブルトラフ

コンクリートケーブルトラフ

  • 管路材・継手

各種規格等

JIS A 5372(2016) 鉄筋コンクリートケーブルトラフ 準拠

特徴

直線用、曲線用、勾配用(上下)、分岐用(両分岐、片分岐)を取り揃えております。
トラフ橋も取扱いできますのでお問い合わせください。

サイズ一覧

呼称 幅×深さ(mm) 直線用 曲線用(45°) 勾配用(上) 勾配用(下) 分岐用(両) 分岐用(片)
70 70×75 ○ ○ ○ ○ ○ ○
120 120×75 ○ ○ ○ ○ ○ ○
150A 150×90 ○ ○ ○ ○ ○ ○
150B 150×120 ○ ○ ○ ○ ○ ○
150C 150×200 ○ ○ ○ ○ ○ ○
200A 200×90 ○ ○ ○ ○ ○
200B 200×170 ○ ○ ○ ○ ○ ○
200C 200×250 ○
250 250×170 ○ ○ ○ ○ ○ ○
300 300×170 ○ ○ ○ ○ ○ ○
300C 300×250 ○
330 330×210 ○
400 400×215 ○ ○ ○ ○ ○ ○
430 430×170 ○
430C 430×250 ○
550 550×215 ○
620 620×370 ○

JIS 2種トラフも取り扱っております。詳細はお問い合わせください。

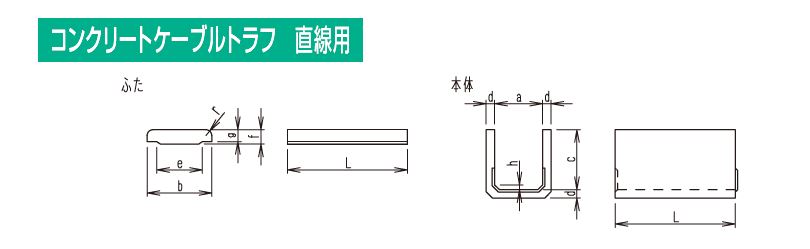

コンクリートケーブルトラフ　直線用

呼称 a b c d e f g h l(本体) l(蓋) r
70 70 120 75 25 66 40 30 15 1000 500 15
120 120 170 115 60 50 500 25
150A 150 210 90 30 145 20
150B 120
200A 200 270 90 35 190
200B 170
200C 250
250 250 330 170 40 240 25
300 300 390 45 290
300C 250
330 330 430 210 50 320
400 400 510 215 55 390
430 430 540 170 420
430C 250
550 550 670 215 60 540 70 60 50
620 620 820 370 100 610 90 80

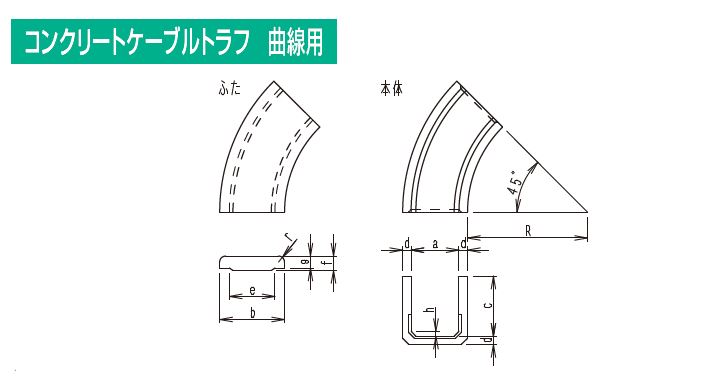

コンクリートケーブルトラフ　曲線用

呼称 a b c d e f g h r R
70 70 120 75 25 65 40 30 15 15 350
120 120 170 115 60 50 25
150A 150 210 90 30 145 20
150B 120
200A 200 270 90 35 190
200B 170
250 250 330 40 240 25
300 300 390 45 290
400 400 510 215 55 390

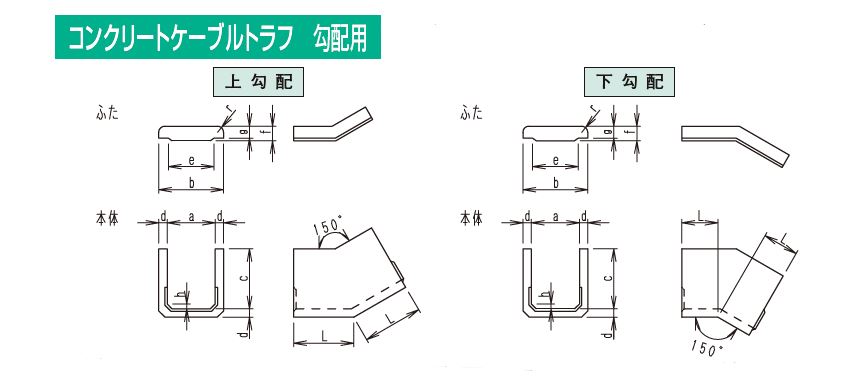

コンクリートケーブルトラフ　勾配用

呼称 a b c d e f g h r l(上り) l(下り)
70 70 120 75 25 65 40 30 15 15 250 150
120 120 170 115 60 50 25
150A 150 210 90 30 145 20
150B 120
200A 200 270 90 35 190
200B 170
250 250 330 40 240
300 300 390 45 290
400 400 510 215 55 390

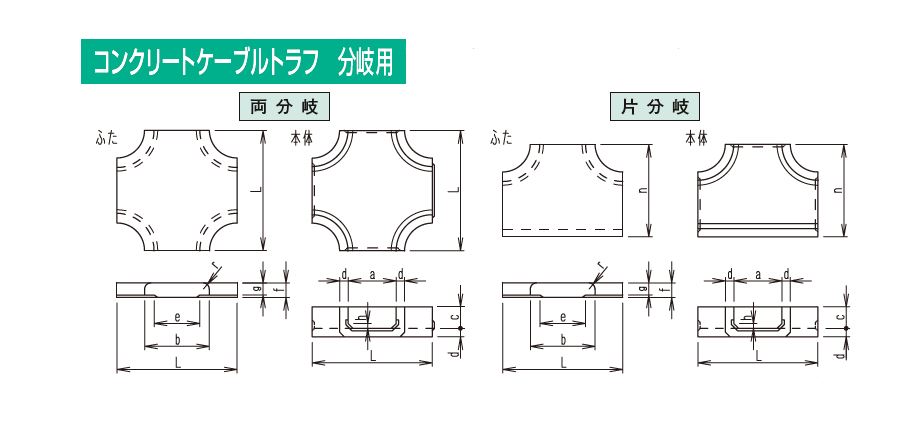

コンクリートケーブルトラフ　分岐用

呼称 a b c d e f g h r l n
70 70 120 75 25 65 40 30 15 15 500 310
120 120 170 115 60 50 25 335
150A 150 210 90 30 145 20 355
150B 120
200A 200 270 90 35 190 385
200B 170
250 250 330 40 240 25 560 445
300 300 390 45 290 600 495
400 400 510 215 55 390 700 605
