ストップキット
80気圧に耐える緊急配管亀裂･流体噴出補修材
- 社会インフラ
- プラント
- 防水・止水材料
- 保守・メンテナンス
特徴

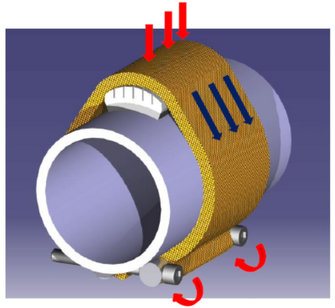

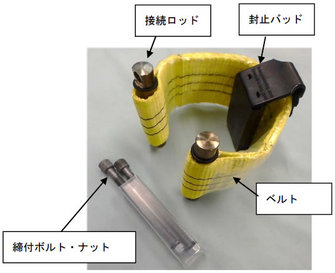

- 特許構造のパッドを組み込んだ強化アラミド繊維ベルトを締付けて、数分で取付完了。
- プラントを止めずに施工可能。
- 本補修までの短期間(1年以内)の補修材料です。
- 本補修には、*ASME SPCC-2規格に基づき減肉・亀裂の状況、圧力・温度に応じ補修設計されたコンポジット工法による本格長期補修の検討をすることができます。
*ASME SPCC-2：「圧力容器及び配管の修理」の規格を2007年制定、2015年が最新版
製品に関する動画
サイズ一覧
| モデル | 亀裂穴径 | 圧力 | 温度 |
| StopKit 50 | Max.10mm | Max.8MPa(80気圧) | -20～+80℃ |
| StopKit 100 | Max.50mm | Max.3MPa(30気圧) | -20～+80℃ |
＜JIS規格管仕様＞
| 呼称(A) | 呼称(B) | 管外径(mm) |
| 100 | 4 | 114.3 |
| 150 | 6 | 165.2 |
| 200 | 8 | 216.3 |
| 250 | 10 | 267.4 |
| 300 | 12 | 318.5 |
| 350 | 14 | 355.6 |
| 400 | 16 | 406.4 |
| 450 | 18 | 457.2 |
| 500 | 20 | 508.0 |
| 550 | 22 | 558.8 |
| 600 | 24 | 609.6 |
| 650 | 26 | 660.4 |
| 700 | 28 | 711.2 |
| 750 | 30 | 762.0 |
| 800 | 32 | 812.8 |
| 850 | 34 | 863.6 |
| 900 | 36 | 914.4 |
| 1000 | 40 | 1,016.0 |
| 1100 | 44 | 1.117.6 |
| 1200 | 48 | 1,219.2 |
＜ANSI規格管仕様＞
| 呼称 | 管外径(mm) |
| 38″ | 965.2 |
| 42″ | 1,066.4 |
| 46″ | 1,168.4 |
| 52″ | 1,321.0 |
| 56″ | 1,442.0 |
