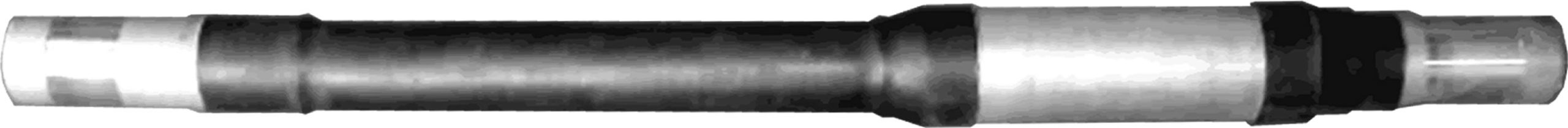

短管付きEPスライダー
FEPや樹脂管路において、軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止する耐震材料
- 防災・減災
- 電力
- 地中線
- 地震・地盤沈下・液状化対策製品
- 管路材・継手
各種規格等
・国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
・想定沈下量1.0M以下(FL)に使用する製品です。
特徴
- EPスライダーのベルマウスブッシング(EP管側)の代わりに短いステンレス鋼管を取り付けた製品です。
- FEP(エフレックス)や樹脂管路において軟弱地盤の不等沈下によるケーブル埋設管の損傷を防止します。
- 伸縮部の移動量は最大200mmです。標準位置は、伸縮量を0mm～+200mmでセットします。
※現場で伸縮部のセット位置の調整は出来ません。 - 短管付きとすることで、鋼管･防水鋳鉄管･FEP等異種管との接続に対応できます。
- 端部は接続方法に応じて継手付きにすることができます。
※標準は片側｢平行ねじ｣、片側｢溝付｣です。

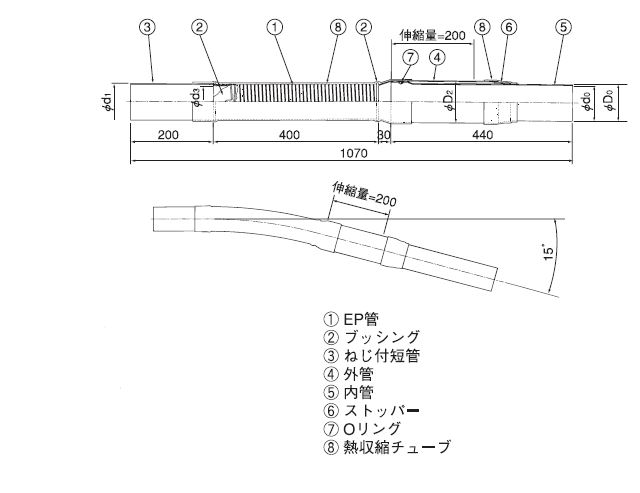

サイズ一覧
| サイズ | φD₀(mm) | φd₀(mm) | φd₁(mm) | φD₂(mm) | φd₃(mm) |
| 50 | 60.5 | 57.5 | 52.5 | 76.3 | 50 |
| 80 | 89.1 | 85.1 | 81.1 | 101.6 | 78 |
| 100 | 114.3 | 110.3 | 106.3 | 127.0 | 98 |
