RESULTS

導入実績

【DD-RK】軽量組立式リサイクル樹脂製ハンドホール

  • ハンドホール

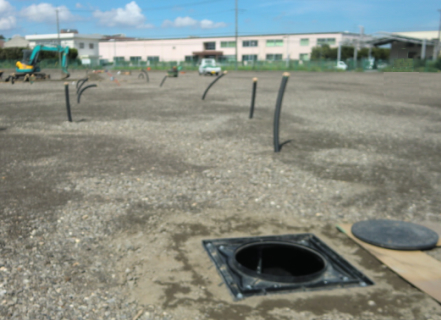

  • 太陽光パネル設置予定箇所の左端部付近に設置されたDD-RK

    太陽光パネル設置予定箇所の左端部付近に設置されたDD-RK

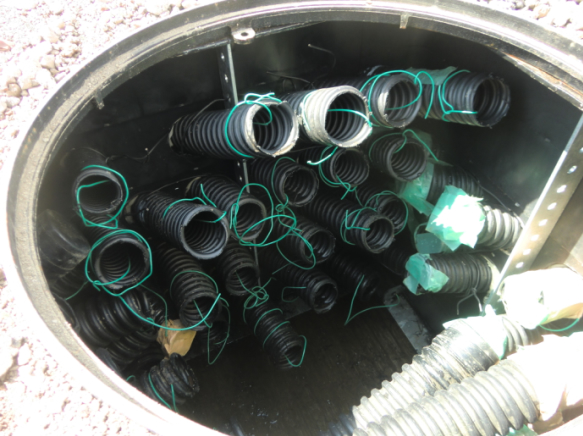

  • DD-RK内部正面側壁の後方にキャビネット盤が設置。3方向からFEP管が入り込んでいます。

    DD-RK内部正面側壁の後方にキャビネット盤が設置。3方向からFEP管が入り込んでいます。

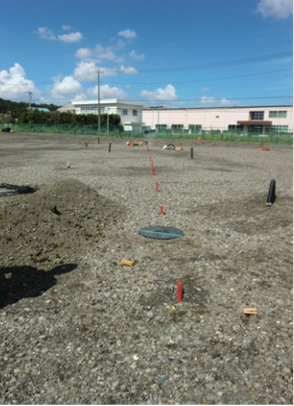

  • DD-RK設置予定箇所周辺写真

    DD-RK設置予定箇所周辺写真

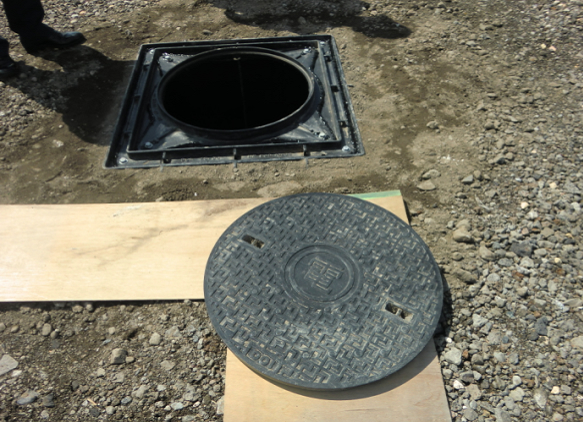

  • 鋳鉄蓋上蓋と受枠。蓋のまわりを砂利敷きしていない為、蓋の受枠もはっきりと確認できます。

    鋳鉄蓋上蓋と受枠。蓋のまわりを砂利敷きしていない為、蓋の受枠もはっきりと確認できます。

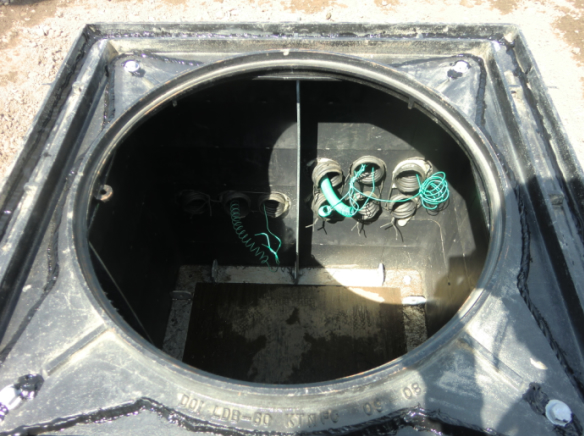

  • 中央部に向かって行く側の側壁。FEP管口周りのパテ埋め処理はまだしていません。底板部の樹脂製の板が見えます。

    中央部に向かって行く側の側壁。FEP管口周りのパテ埋め処理はまだしていません。底板部の樹脂製の板が見えます。

千葉県内 某民間企業所有の太陽光発電設備(メガソーラー)設置工事
1.現場視察日及び状況
平成24年8月
敷地面積15,000㎡
砂利敷き地面

2.設置個所(計4箇所)
2基=太陽光パネル両端部付近各1基ずつ
1基=パネル中央部付近
1基=敷地端の地中埋設から架空に移る箇所

3.地中埋設管路(FEP50~80)で施工した理由
露出管路だと施工及びメンテナンス時に邪魔になる為

4.リサイクル樹脂製ハンドホールによる施工上の差別ポイント
①現場での荷降ろし後、手運びでの移動が可能(組立式のため、分割設置が容易)
②現場でのコア抜きが用意(コンクリート製だと現場でのコア抜き作業に時間と労力がかかる)
