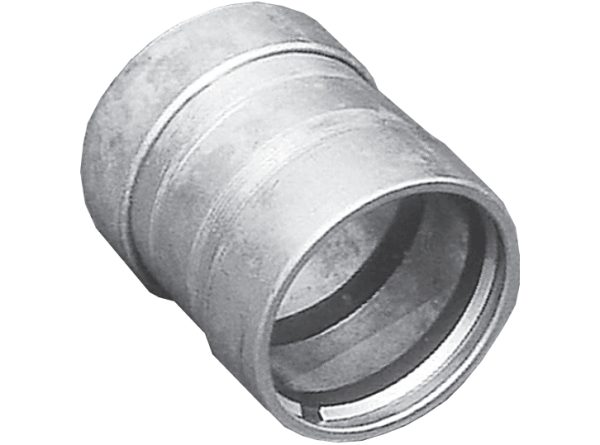

各種ねじなし継手

  • 管路材・継手

特徴

  • 溶融亜鉛めっきを施していますので耐食性に優れています。
    その他種類、サイズも取り揃えていますのでお問い合わせください。

サイズ一覧

ねじなし継手 DJ型 鋼管/鋼管

品番 呼称 φD(mm) φd(mm) L1(mm) L2(mm) L3(mm)
DY050 50A 80.0 61.5 39 92 6.65
DY051 80A 110.0 90.5 42 95 6.45
DY052 100A 135.0 116.5 42 100 7.25
DY053 125A 159.0 142.5 47 100 8.0
DY054 150A 185.0 168.0 48 120 9.0

ねじなし異径継手 DJ型 鋼管/鋼管

品番 呼称 φD1(mm) φd1(mm) φD2(mm) φd2(mm) L(mm) L1(mm) L2(mm) L3(mm)
DY060 50A×80A 80.0 60.5 110.0 89.1 186 39.0 42.0 65
DY067 50A×100A 80.0 60.5 135.0 114.3 195 39.0 42.0 80
DY061 80A×100A 110.0 89.1 135.0 114.3 195 42.0 42.0 65
DY062 80A×125A 110.0 89.1 159.0 139.8 230 42.0 47.0 100
DY063 100A×125A 135.0 114.3 159.0 139.8 230 42.0 47.0 96
DY064 80A×150A 110.0 89.1 185.0 165.2 230 42.0 48.0 95
DY065 100A×150A 135.0 114.3 185.0 165.2 213 42.0 48.0 85
DY066 125A×150A 159.0 139.8 185.0 165.2 240 47.0 48.0 88

ねじなし継手 鋼管/エフレックス

品番 鋼管 エフレックス φd1(mm) φd2(mm) L(mm) L1(mm) L2(mm) L3(mm)
DY039 50A 50 80 80 168 39 37 50
DY040 80A 50 110 80 195 42 37 85
DY041 80 125 192 50 65
DY177 100A 50 135 80 200 42 37 80
DY042 80 125 181 50 51
DY043 100 153 195 51 48
DY044 125A 80 159 125 223 47 50 105
DY045 100 153 220 51 90
DY046 125 185 205 60 60
DY047 150A 100 185 153 237 48 51 90
DY048 125 185 260 60 100
DY049 150 217 267 59 77

ねじなし継手 鋼管/SVP

品番 鋼管 SVP φd1(mm) φd2(mm) L(mm) L1(mm) L2(mm) L3(mm)
DY075 100A 130 168.3 135 225 56 42 75
DY072 125A 159 198 47 58
DY073 150A 185 235 48 75

ねじなし継手 鋼管/EP

品番 鋼管 EP管 φd1(mm) φD1(mm) L1(mm) φd2(mm) φD2(mm) L2(mm) L(mm)
CH205 50A 50 61.5 72 40 59 72 40 110
CH206 80A 90.5 103 40 160
CH207 100A 117.5 130 41 190
CH226 125A 143 156 47 59 72 224
CH227 50A 80 61.5 72 40 89 103 160
CH208 80A 90.5 103 40 89 103 122
CH209 100A 117.5 130 41 179
CH232 125A 143 156 47 191
CH248 50A 100 61.5 72 40 110 127.5 40 41
CH210 100A 117.5 130 40 110 127.5 41 135
CH211 125A 143 156 47 191
CH224 125A 125 143 156 47 146 165.2 48 155
150A 150 168 183.5 48 164.5 183.5 48 160
