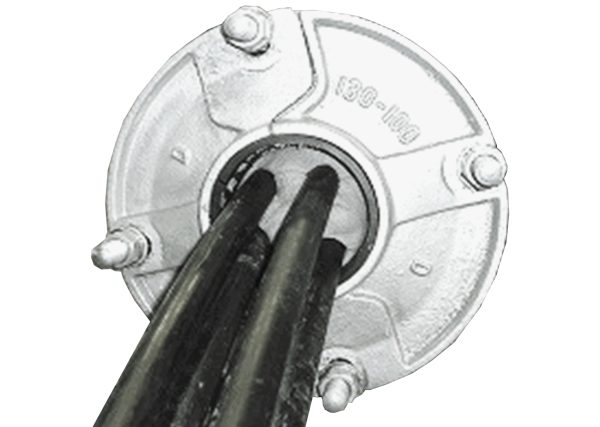

一般型管路口防水装置
耐水圧：1気圧用 適用ケーブル：電気・通信
- 防水・止水材料
各種規格等
国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
特徴
- 配電用CVケーブルおよび通信･制御ケーブルの防水鋳鉄管用管路口防水装置です。
- ネオシールコンパウンド充填方式の防水装置です。
- ご指示により多条用も製作できます。
- 耐水圧：0.098MPa（1.0kgf/cm²）
※ケーブルの外径と本数をお問い合わせ(ご注文)時にご指示ください。
サイズ一覧
| 呼称 | φD(mm) | φB(mm) | φC(mm) | 適用ケーブル(mm) |
| 防水装置一般ケーブル 75 | 63 | 209 | 175 | 50以下 |
| 防水装置一般ケーブル 100 | 99 | 230 | 200 | 85以下 |
| 防水装置一般ケーブル 130 | 103 | 260 | 230 | 90以下 |
| 防水装置一般ケーブル 150 | 123 | 282 | 250 | 112以下 |
| 防水装置一般ケーブル 200 | 150 | 334 | 300 | 137以下 |
| 防水装置一般ケーブル 250 | 200 | 384 | 350 | 187以下 |
50サイズはA型管路口防水装置を使用してください。
