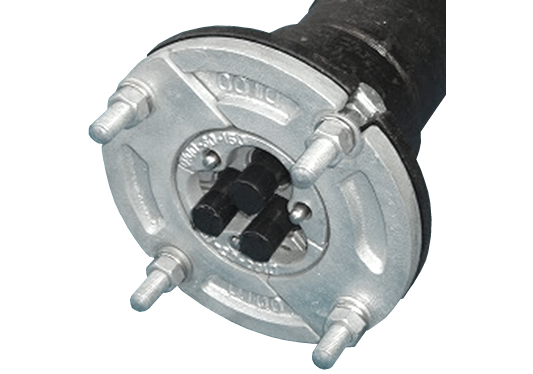

管路口防水装置
耐水圧：3気圧用 適用ケーブル：電気(6.6kV・22kV)
- 防水・止水材料
各種規格等
国土交通省大臣官房官庁営繕部設備・環境課監修「公共建築設備工事標準図(電気設備工事編) 平成31年版」参照
特徴
- 配電用CVTケーブル6.6kVおよび22kVの防水鋳鉄管用管路口防水装置です。
- 部品をセットする簡単な作業で組立てられます。
- 耐水圧：0.294MPa（3kgf/cm²）

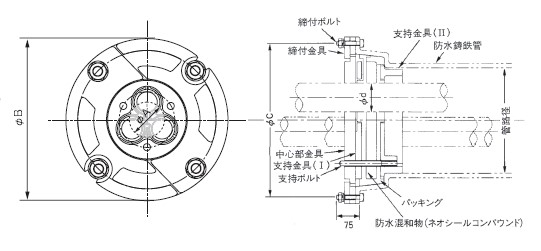

サイズ一覧
CVT6.6kV
| 呼称 | φd(mm) | φA(mm) | φB(mm) | φC(mm) | 適用ケーブル サイズ(mm²) |
|
| 管路径 φ100 | CVT100-60 | 22 | 43 | 234 | 200 | 60 |
| CVT100-150 | 29 | 51 | 150 | |||
| CVT100-250 | 35 | 56 | 250 | |||
| CVT100-325 | 37 | 56 | 325 | |||
| 管路径 φ130 | CVT130-60 | 22 | 43 | 264 | 230 | 60 |
| CVT130-150 | 29 | 51 | 150 | |||
| CVT130-250 | 35 | 58 | 250 | |||
| CVT130-325 | 37 | 60 | 325 | |||
| CVT130-500 | 43 | 67 | 500 | |||
| 管路径 φ150 | CVT150-60 | 22 | 43 | 284 | 250 | 60 |
| CVT150-150 | 29 | 51 | 150 | |||
| CVT150-250 | 35 | 58 | 250 | |||
| CVT150-325 | 37 | 60 | 325 | |||
| CVT150-500 | 43 | 67 | 500 |
CVT22kV
| 呼称 | φd(mm) | φA(mm) | φB(mm) | φC(mm) | 適用ケーブル サイズ(mm²) |
|
| 管路径φ100 | CVT100-60 | 29 | 51 | 234 | 200 | 60 |
| CVT100-150 | 35 | 56 | 150 | |||
| 管路径 φ130 | CVT130-60 | 29 | 51 | 264 | 230 | 60 |
| CVT130-150 | 35 | 58 | 150 | |||
| CVT130-250 | 40 | 64 | 250 | |||
| CVT130-325 | 43 | 67 | 325 | |||
| CVT130-500 | 49 | 72 | 500 | |||
| 管路径 φ150 | CVT150-60 | 29 | 51 | 284 | 250 | 60 |
| CVT150-150 | 35 | 58 | 150 | |||
| CVT150-250 | 40 | 64 | 250 | |||
| CVT150-325 | 43 | 67 | 325 | |||
| CVT150-500 | 49 | 74 | 500 |
