橋梁用FEX(S,L)
-
特徴
- 橋梁の壁高欄内ジョイント部伸縮継手として使用します。
- 遊間が広く、400～660mmの時に最適です。
- 橋軸方向の変位は±150mm、±250mmの2種類用意しています。
- 軸直角方向変位は30mmになります。
- ステンレス製で先端部はねじ加工を施しています。

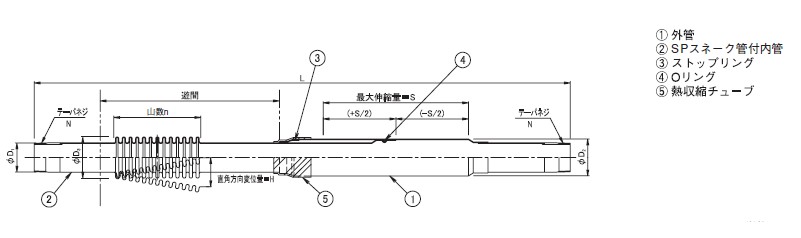

サイズ一覧
| 名称 | D1(mm) | D2(mm) | D3(mm) | B(mm) | L(mm) | N | 許容変位S(mm) | 許容変位H(mm) |
| 橋梁用FEX25S(±150) | 34.0 | 42.7 | 45 | 145 | 1076 | R1 | 300 (±150) |
±30 |
| 橋梁用FEX40S(±150) | 48.6 | 60.5 | 65 | 110 | 1090 | R1 1/2 | ||
| 橋梁用FEX50S(±150) | 60.5 | 76.3 | 85 | 180 | 1106 | R2 | ||
| 橋梁用FEX65S(±150) | 76.3 | 89.1 | 100 | 180 | 1106 | R2 1/2 | ||
| 橋梁用FEX80S(±150) | 89.1 | 101.6 | 120 | 180 | 1138 | R3 | ||
| 橋梁用FEX25L(±250) | 34.0 | 42.7 | 45 | 145 | 1376 | R1 | 500 (±250) |
±30 |
| 橋梁用FEX40L(±250) | 48.6 | 60.5 | 65 | 110 | 1390 | R1 1/2 | ||
| 橋梁用FEX50L(±250) | 60.5 | 76.3 | 85 | 180 | 1406 | R2 | ||
| 橋梁用FEX65L(±250) | 76.3 | 89.1 | 100 | 180 | 1406 | R2 1/2 | ||
| 橋梁用EPS80L(±250) | 89.1 | 101.6 | 120 | 180 | 1438 | R3 |
