橋梁用EPS(S,L)
-
特徴
- 橋梁の壁高欄ジョイント部の露出配管の伸縮継手として使用します。
- 遊間が広く、550～650mmの時に最適です。
- 橋軸方向の変位は±150mm、±250mmの2種類用意しています。
- 軸直角方向変位は100mmになります。
- ステンレス製で先端部はねじ加工を施しています。

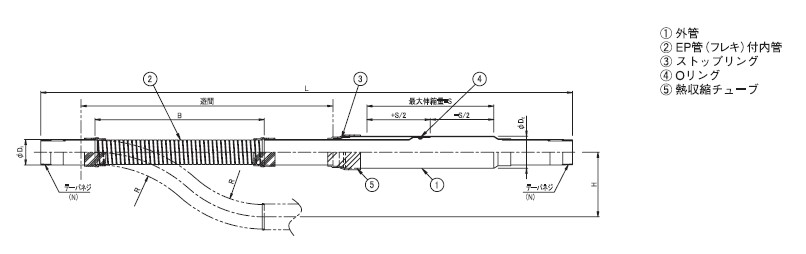

サイズ一覧
| 名称 | D1(mm) | D2(mm) | B(mm) | R(mm) | L(mm) | N | 許容変位S(mm) | 許容変位H(mm) |
| 橋梁用EPS25S(±150) | 34.0 | 42.7 | 400 | 200 | 1226 | R1 | 300 (±150) |
±100 |
| 橋梁用EPS40S(±150) | 48.6 | 60.5 | 400 | 250 | 1240 | R1 1/2 | ||
| 橋梁用EPS50S(±150) | 60.5 | 76.3 | 400 | 300 | 1256 | R2 | ||
| 橋梁用EPS80S(±150) | 89.1 | 101.6 | 400 | 400 | 1288 | R3 | ||
| 橋梁用EPS25L(±250) | 34.0 | 42.7 | 400 | 200 | 1526 | R1 | 500 (±250) |
±100 |
| 橋梁用EPS40L(±250) | 48.6 | 60.5 | 400 | 250 | 1540 | R1 1/2 | ||
| 橋梁用EPS50L(±250) | 60.5 | 76.3 | 400 | 300 | 1556 | R2 | ||
| 橋梁用EPS80L(±250) | 89.1 | 101.6 | 400 | 400 | 1588 | R3 |
