    橋梁用FEXW(S,L)

特徴

  • 橋梁の壁高欄の外側ジョイント部伸縮継手として使用します。
  • 壁高欄外側に取付けるため、遊間の制限はありません。
  • 橋軸方向の変位は±150mm、±250mmの2種類用意しています。
  • 軸直角方向変位はSで360mm、Lで500mmになります。
  • ステンレス製で先端部はねじ加工を施しています。

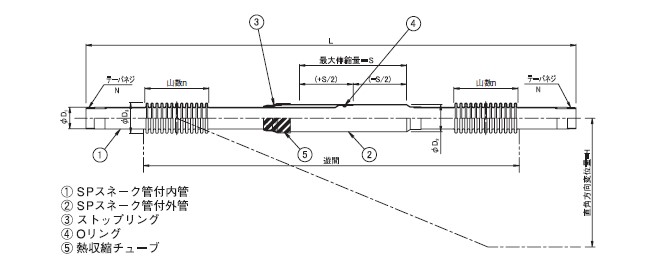

サイズ一覧

単位:mm
名称 D1 D2 D3 B L N 許容変位
S H
橋梁用FEXW25S(±150) 34.0 42.7 45 145 1339 R1 300
(±150)
±360
橋梁用FEXW40S(±150) 48.6 60.5 65 110 1353 R1 1/2
橋梁用FEXW50S(±150) 60.5 76.3 85 180 1369 R2
橋梁用FEXW65S(±150) 76.3 89.1 100 180 1369 R2 1/2
橋梁用FEXW80S(±150) 89.1 101.6 120 180 1401 R3
橋梁用FEXW25L(±250) 34.0 42.7 45 145 1639 R1 500
(±250)
±500
橋梁用FEXW40L(±250) 48.6 60.5 65 110 1653 R1 1/2
橋梁用FEXW50L(±250) 60.5 76.3 85 180 1669 R2
橋梁用FEXW65L(±250) 76.3 89.1 100 180 1669 R2 1/2
橋梁用FEXW80L(±250) 89.1 101.6 120 180 1701 R3
