橋梁用EPIS50
-
特徴
- 橋梁の壁高欄内ジョイント部伸縮継手として使用します。
- 橋軸方向の変位は最大±650mm移動します。
- 遊間300mmの時、軸直角方向変位は最大±500mm偏芯します。
- ステンレス製で先端部はねじ加工を施しています。
※φ40への接続は異径ソケット等を使用してください。
製品に関する動画

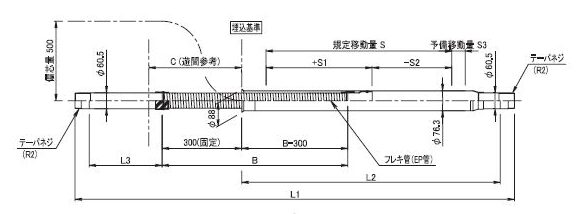

サイズ一覧
| 名称 | 全長 L1(mm) |
さや管 L2(mm) |
直管長 L3(mm) |
フレキ管 B(mm) |
遊間(参考) C(mm) |
規定移動量 S(mm) |
+移動量 S1(mm) |
－移動量 S2(mm) |
予備移動量 S3(mm) |
| 橋梁用EPIS50×600S | 1506 | 825 | 275 | 600 | 300 | 600 | 300 | 300 | 0 |
| 橋梁用EPIS50×700N | 1656 | 975 | 275 | 700 | 350 | 700 | 400 | 300 | 50 |
| 橋梁用EPIS50×800N | 1806 | 1125 | 275 | 800 | 400 | 800 | 500 | 300 | 100 |
| 橋梁用EPIS50×900N | 1956 | 1275 | 275 | 900 | 450 | 900 | 600 | 300 | 150 |
| 橋梁用EPIS50×1000N | 2106 | 1325 | 375 | 900 | 500 | 1000 | 600 | 400 | 100 |
| 橋梁用EPIS50×1100N | 2256 | 1475 | 375 | 1000 | 550 | 1100 | 700 | 400 | 150 |
| 橋梁用EPIS50×1200N | 2406 | 1625 | 375 | 1100 | 600 | 1200 | 800 | 400 | 200 |
| 橋梁用EPIS50×1300N | 2606 | 1775 | 425 | 1200 | 650 | 1300 | 900 | 400 | 250 |
※偏芯量500mmは、遊間300mm以上の場合です。
